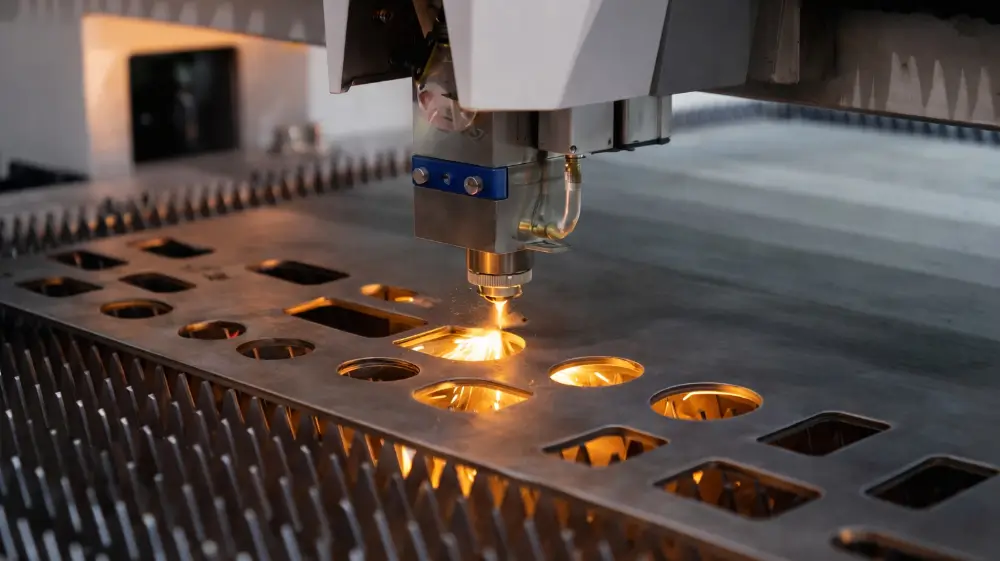

Помилка у визначенні характеристик оптоволоконного джерела призводить до двох крайнощів: обладнання або не пробиває потрібний лист, або простоює, споживаючи зайву електрику. Перш ніж прийняти рішення купити лазерний станок по металу, необхідно точно зіставити поточні завдання вашого виробництва з технічними можливостями випромінювача. Орієнтуватися виключно на максимальні паспортні значення різу вкрай ризиковано, оскільки робоча швидкість і якість кромки на межі можливостей джерела різко падають.
Для точного вибору потужності лазерного джерела орієнтуйтеся на максимальну товщину та тип металу, з яким працюватимете 80% робочого часу. Для чорної сталі товщиною до 10 мм і нержавійки до 4 мм достатньо базових 1000–1500 Вт. Якщо ж основа виробництва — це нержавіюча сталь, алюміній від 6 мм або потрібна висока швидкість серійного виготовлення деталей, необхідно розглядати випромінювачі від 3000 Вт і вище.
Паспортна товщина проти виробничої
Виробники лазерних комплексів зазвичай вказують у специфікаціях два параметри: максимальну товщину та товщину якісного різу. Максимальний різ означає, що промінь здатний розділити метал, але швидкість буде мінімальною, на кромці з’явиться облой, а час наскрізного пробиття листа значно збільшиться.
Виробнича товщина гарантує стабільну роботу зміни без браку та тривалого очікування врізання. Базове правило інженерів полягає в тому, що робоча товщина матеріалу має складати 70–80% від заявленого максимуму станка. Якщо в характеристиках джерела на 1 кВт вказана межа для вуглецевої сталі 12 мм, то комфортна серійна робота можлива з листами до 8–10 мм.
Як матеріал впливає на вимоги до випромінювача
Різні метали неоднаково поглинають лазерне випромінювання. Чорна сталь (вуглецева) ріжеться найлегше завдяки екзотермічній реакції при використанні кисню. Нержавіюча сталь є більш в’язкою і потребує більшої концентрації енергії для отримання чистого реза без окалини.
Кольорові метали мають високий коефіцієнт відбиття і відводять тепло із зони різання. Алюміній, латунь та мідь вимагають збільшення потужності джерела приблизно в 1.5–2 рази порівняно з чорною сталлю аналогічної товщини. Робота з такими матеріалами на слабких лазерах не лише неефективна, але й небезпечна для самого оптоволокна через зворотне відбиття променя.
Орієнтовна таблиця потужностей для сталі
Ця таблиця відображає усереднені значення комфортної виробничої товщини металу залежно від потужності волоконного джерела.
| Потужність лазера | Вуглецева сталь (кисень) | Нержавіюча сталь (азот) | Алюміній (азот) |
|---|---|---|---|
| 1000 Вт | до 10 мм | до 4 мм | до 2 мм |
| 1500 Вт | до 14 мм | до 6 мм | до 4 мм |
| 2000 Вт | до 16 мм | до 8 мм | до 6 мм |
| 3000 Вт | до 20 мм | до 10 мм | до 8 мм |
| 6000 Вт | до 25 мм | до 16 мм | до 14 мм |
Дані показники можуть відрізнятися на 1–2 мм залежно від якості металу, налаштувань фокусної відстані та типу різальної голови.
Вплив допоміжного газу на вибір кіловат
Технологія різання передбачає використання допоміжного газу, який безпосередньо впливає на те, якої потужності станок вам потрібен для конкретного завдання.
Кисень (O2) використовується переважно для чорної сталі. Він вступає в реакцію з металом, виділяючи додаткове тепло. Це дозволяє різати товсті листи лазером меншої потужності. Однак кромка окислюється і може потребувати зачищення перед фарбуванням.
Азот (N2) витісняє кисень із зони різу, охолоджує матеріал і залишає ідеально чисту світлу кромку, готову до зварювання. Такий метод є обов’язковим для нержавійки та алюмінію. Оскільки додаткового нагріву від реакції немає, вся робота лягає виключно на лазерний промінь. Саме тому різання азотом завжди потребує джерела значно більшої потужності.
Типові помилки при розрахунку комплектації
Власники металообробних цехів часто керуються хибними критеріями, намагаючись заощадити або, навпаки, купуючи надмірний запас.
Ось найбільш поширені прорахунки при плануванні характеристик:
- Орієнтація на рідкісні замовлення. Купівля джерела на 6 кВт заради розкрою 20 мм сталі, яка займає лише 5% від загального обсягу замовлень.
- Ігнорування швидкості різання. Станок на 1.5 кВт і 3 кВт однаково добре впораються з листом 4 мм. Але трикіловатний лазер зробить це майже вдвічі швидше.
- Економія на периферії. Потужне джерело втрачає сенс, якщо станина не розрахована на високі прискорення, а чиллер не справляється з відведенням тепла при пікових навантаженнях.
Для більшості стандартних завдань економічно вигідніше встановити обладнання, яке ідеально закриває 95% щоденних потреб. Дешевше передати кілька нестандартних товстих деталей на підряд, ніж роками переплачувати за амортизацію та енергоспоживання незадіяних кіловат.
